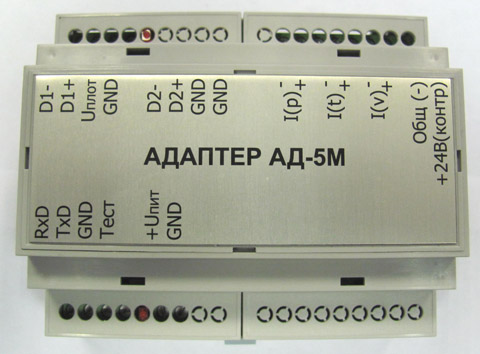

Адаптер интерфейса АД-5М обеспечивает аналоговые токовые выходы (4 — 20) мА плотномеров.
АД-5М работает с одним изделием.
Адаптер преобразует принимаемую информацию в токовые сигналы (4 — 20) мА по плотности, температуре и вязкости на выходах 1-го, 2-го и 3-го ЦАП, соответственно.
Технические характеристики
Информация на выходах ЦАП обновляется каждые 2-2,5 с.
Адаптер интерфейса АД-5М производит обмен с системами верхнего уровня по интерфейсу RS-232 или RS-485 (задается переключателем). Схема подключения и режимы работы АД-5М более подробно приведены в руководстве по эксплуатации на ПЛОТ-3М.
Адрес обращения к изделию, хранящийся в ППЗУ ПЛОТ-3, должен быть из набора: 1, 2, или 3.
Адаптер АД-5М устанавливается на DIN-рельсу.
Питание адаптера производится от напряжения постоянного тока 24 В.
Особенности работы
Адаптер интерфейса АД-5М после включения питания обеспечивает выдачу аналоговых токовых сигналов (4 – 20) мА и информации на персональный компьютер согласно протоколу обмена.
Диапазон преобразования задается граничными значениями параметра, записываемые в ППЗУ адаптера для соответствующего токового выхода.
Для записи границ токовых сигналов используется специализированное программное обеспечение.
Программное обеспечение и инструкцию по смене коэффициентов можно скачать в разделе «Документация».
Для проверки технического состояния АД-5М предусмотрен специальный режим контроля – проверка соответствия выходного тока ЦАП заданными значениями.
