Условия эксплуатации
- защищенность от воздействия окружающей среды: исполнение IP30,
- стойкость к воздействию синусоидальной вибрации: исполнение N3,
- стойкость к воздействию температуры и влажности окружающего воздуха: исполнение УХЛ4 (диапазон рабочих температур от 1 до 35 °С, влажность 80 % при 25 °С).
Технические характеристики

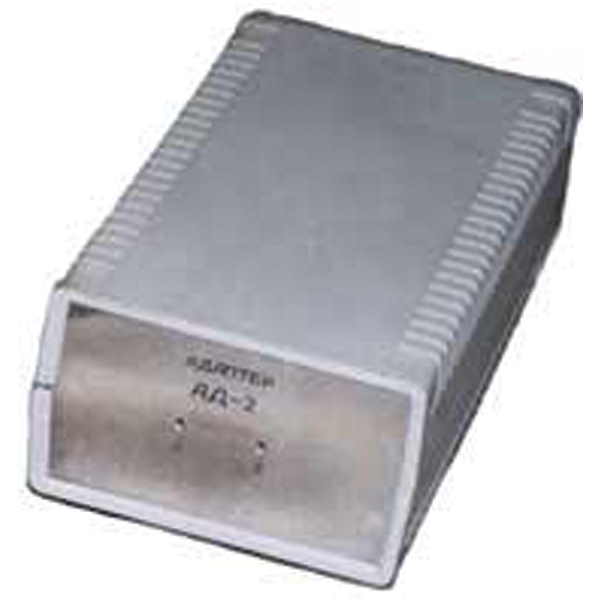

Питание адаптера АД-2 осуществляется от сети переменного тока напряжением (220±22) В, частотой (50±1) Гц.
Адаптер АД-2 для связи с ПЛОТ-3 по интерфейсу ИПРС обеспечивает:
- выдачу стабилизированного напряжения постоянного тока (24±1) В при токе до 0,12 А,
- выдачу стабилизированного напряжения постоянного тока (15±1) В при токе до 0,12 А,
- выдачу передаваемых данных (ПД +) в виде «открытого коллектора» с допустимым током до 0,05 А и напряжением до 30 В,
- прием данных (ПрД+) в виде импульсов тока с амплитудой не более 20 мА.
Изделие для связи с ПЭВМ по интерфейсу RS-232 обеспечивает:
- выдачу передаваемых данных (TxD) с уровнями (6±12) В,
- прием данных (RxD) c уровнями (6±12) В.
Изделие для связи с внешними устройствами (УВ-7) по интерфейсу RS-485 обеспечивает:
- выдачу стабилизированного напряжения постоянного тока (27±0,5) В при токе до 0,12 А,
- выдачу стабилизированного напряжения постоянного тока (18±1) В при токе до 0,12 А,
- прием-передачу данных с уровнями (3±5) В.
Масса изделия: не более 0,8 кг.
Габаритные размеры изделия: 90х60х158 мм.
